Product Information :

Name :
สายไฟ THW
Category :
  1. ไฟฟ้าและอิเล็กทรอนิกส์
Sub - Category :
  1. สายไฟ-สายเชื่อม สายอ๊อก
Brand :
BANGKOK CABLE
Product Type :
  1. สินค้า, ผลิตภัณฑ์
Short Description :

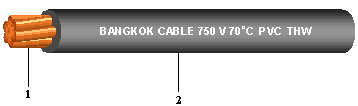

1. Conductor : Solid or concentric stranded annealed copper wires 2. Insulation : Polyvinyl chloride (PVC)

Product Detail :



ConductorThickness
of
insulation


mm
Overall
diameter



mm
Current rating
in air



A
Minimum
insulation
resistance
(at 70°C)

Mohm-km
Cable
weight
(Approx.)


kg/km
Nominal
cross-
sectional
area
sq.mm
No.& dia.
of
wires

No./mm
0.5 1/0.80 0.8 3.0 11 0.0175 11
1 1/1.13 0.8 3.3 16 0.0141 17
1 7/0.40 0.8 3.5 16 0.0135 17
1.5 1/1.38 0.8 3.6 21 0.0123 22
1.5 7/0.50 0.8 3.8 21 0.0116 22
2.5 1/1.78 0.8 4.0 29 0.0102 31
2.5 7/0.67 0.8 4.3 29 0.0093 31
4 1/2.25 0.9 4.8 39 0.0094 50
4 7/0.85 0.9 5.2 39 0.0085 50
6 7/1.04 0.9 5.8 51 0.0073 75
10 7/1.35 1.1 7.2 70 0.0069 120
16 7/1.70 1.1 8.4 96 0.0057 180
25 7/2.14 1.3 10.5 127 0.0054 290
35 19/1.53 1.3 11.5 157 0.0047 380
50 19/1.78 1.5 13.5 191 0.0046 540
70 19/2.14 1.5 15.5 244 0.0039 720
95 19/2.52 1.7 18.0 297 0.0038 1000
120 37/2.03 1.7 19.5 345 0.0034 1240
150 37/2.25 1.9 21.5 397 0.0034 1520
185 37/2.52 2.1 24.0 453 0.0034 1900
240 61/2.25 2.3 27.0 535 0.0033 2480
300 61/2.52 2.5 30.0 617 0.0032 3100
400 61/2.85 2.7 33.5 741 0.0030 3950
500 61/3.20 3.1 38.0 854 0.0031 5150
